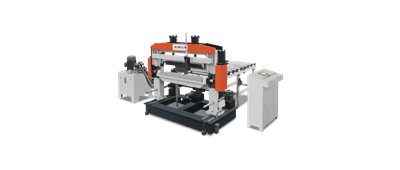

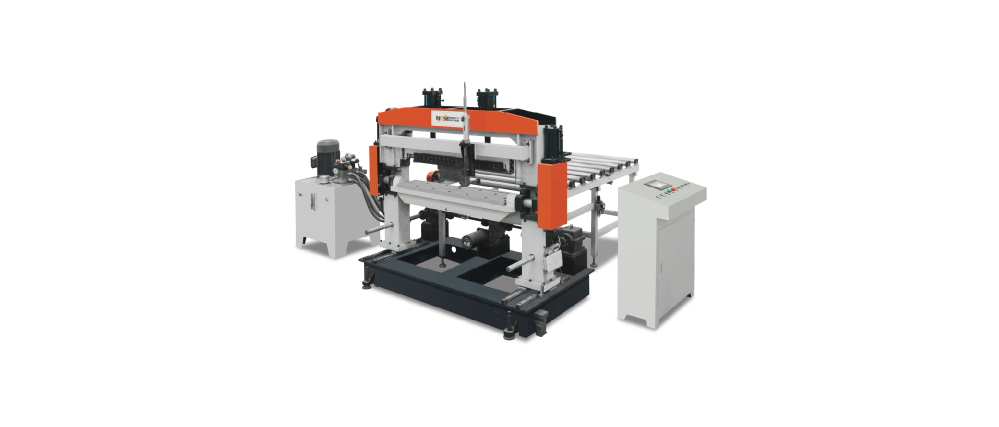

NCM-110 液壓翻邊機
NCM-110

液壓翻邊機

設備功用

生產流程

產品咨詢
E-MAIL

NCMCO@163.com

產品優勢

設備用途

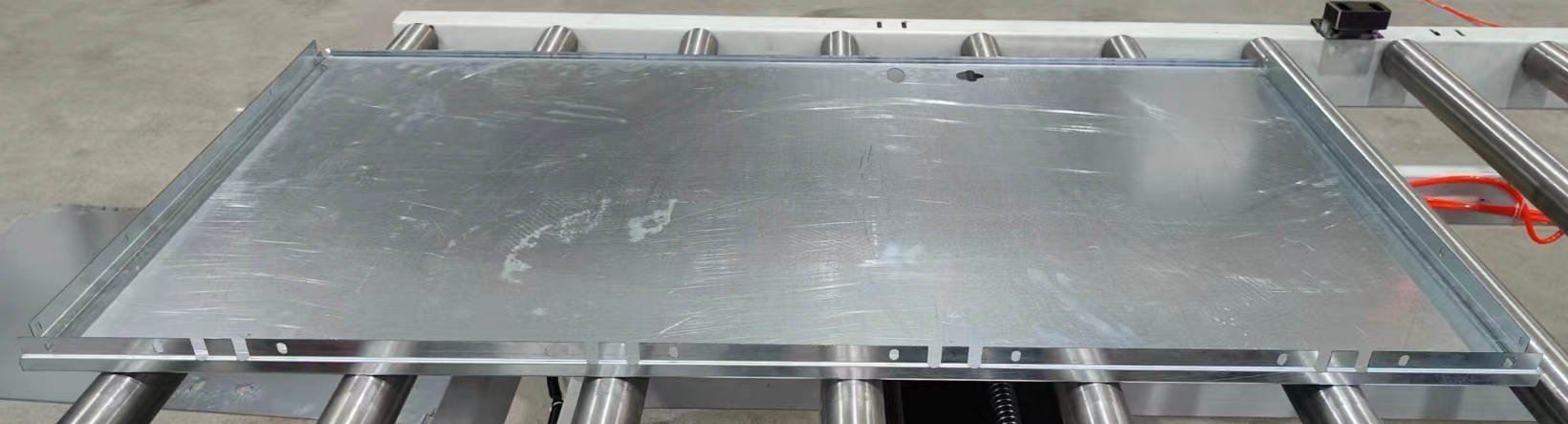

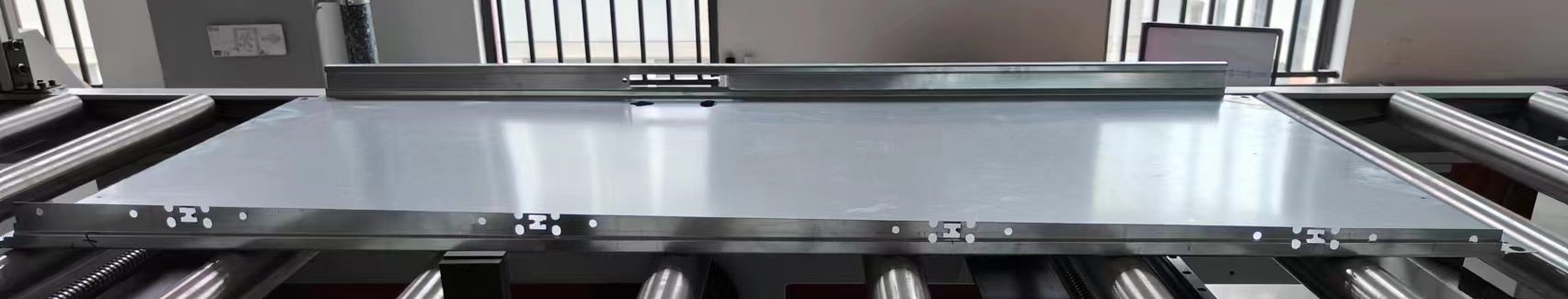

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后門板上下兩頭的翻邊成型。





作業原理

鎖邊/鉸鏈邊成型完畢的門板上料后,先行進行一頭翻邊,再行進行另一頭翻邊


產品特色

● 可按需調節門板間距,適用性廣,同時可選配手動換刀或伺服自動換刀;

● 翻邊方式可按需選配單向換刀或正反雙向換刀,適用性廣;

●  全自動作業,一個普工即可操作;


組合方式

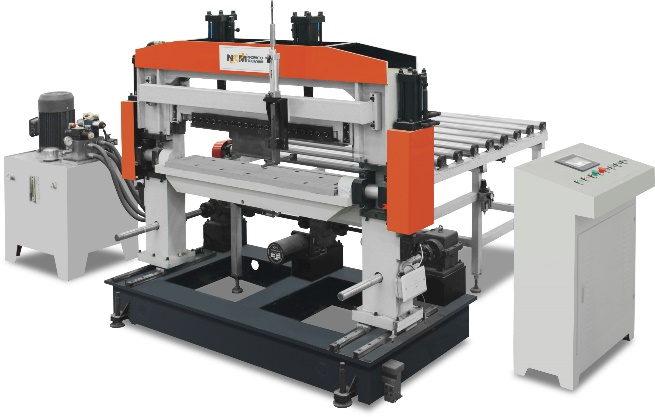

1、單臺翻邊機

(1)產品圖片


(2)生產流程

(3)方案優勢

● 一臺即可完成上下頭翻邊,前期投入成本低


(4)技術參數

技術參數

參考指標

進料板厚

0.8-1.0mm

進料板寬

(300-1200)mm

適用材質

鍍鋅板、冷軋板、熱軋板、彩板、不銹鋼

換刀方式

手動換刀/自動換刀(可選)

翻邊方式

單向翻邊/正反翻邊(可選)

生產速度

8-10m/min

主機功率

5.5kw

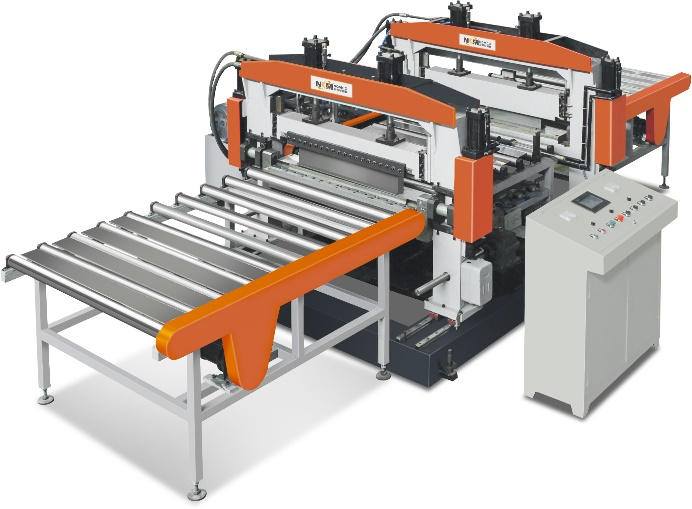

2、兩臺翻邊機

(1)產品圖片


(2)生產流程

(3)方案優勢

●  一臺翻上頭,一臺翻下頭,生產效率高

(4)技術參數

技術參數

參考指標

進料板厚

0.8-1.0mm

進料板寬

(300-1100)mm

適用材質

鍍鋅板、冷軋板、熱軋板、彩板、不銹鋼

換刀方式

手動換刀/自動換刀(可選)

翻邊方式

單向翻邊/正反翻邊(可選)

生產速度

8-10m/min

主機功率

7.5kw


細節展示

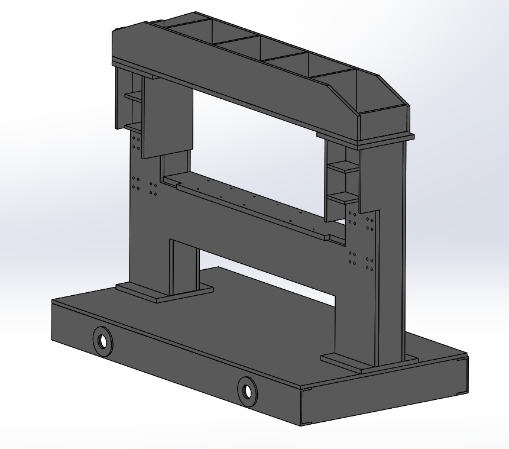

1、主機機架:設備主體結構,是設備的“脊椎骨”



●  底座采用槽鋼拼焊而成,穩定扎實;

●  機架、橫梁均采用Q235鋼板拼焊而成,并經數控龍門銑加工,確保工件的精準性及水平性;

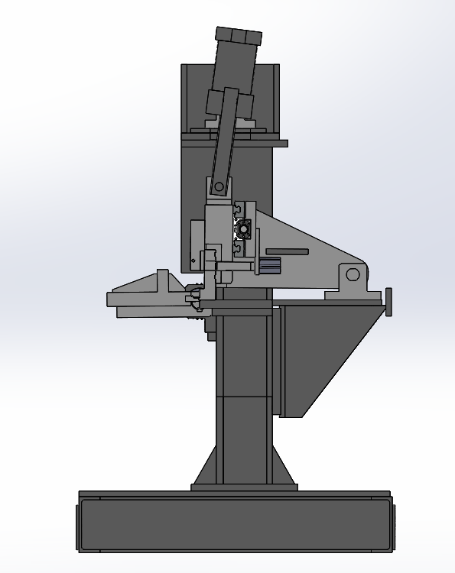

2、壓刀裝置:用于門板翻邊前的固定



●  壓刀方式采用擺臂式結構,一經夾緊,不容易退料,確保翻邊寬度的精準度;

●  壓刀寬度調節方便,諾加配伺服電機,還可實現自主換刀;

●  壓刀采用液壓加壓方式,力道更大,運行更穩定;

●  滾壓元件均采用進口或國內一線品牌產品,經久耐用;

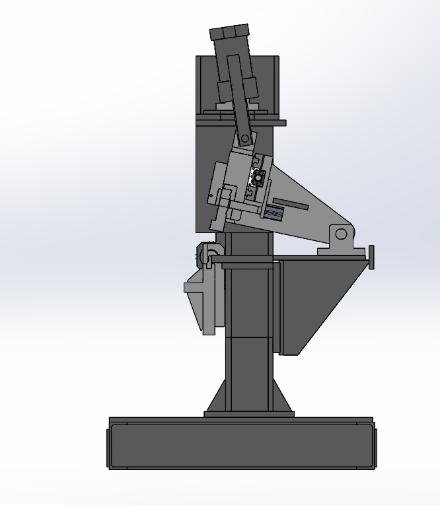

3、翻刀裝置:用于門板的翻邊



● 翻刀可按需選配單向翻刀(下往上折)或雙向翻刀(即可下往上折,又可上往下折)結構,適用性更強;

● 翻刀角度可通過定位螺絲進行調節,調節方式方便,對工人技能需求?。?/span>

● 翻刀采用液壓加壓方式傳動,力道更大,運行更穩定;

● 液壓元件均采用進口或國內一線品牌產品,經久耐用;

● 翻邊刀??砂葱柽x配90°刀(只可翻折90°)或成型刀(可直接進行框型一次翻折成型);

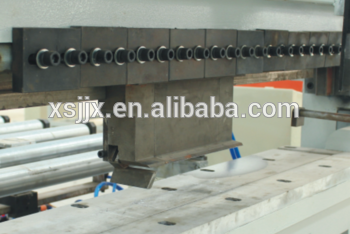

4、翻刀刀模


● 翻邊刀模均采用Cr12Mov材質,加工中心一次成型,確保工件的精準性;

● 翻邊刀??砂葱柽x配90°刀(只可翻折90°)或成型刀(可直接進行框型一次翻折成型);

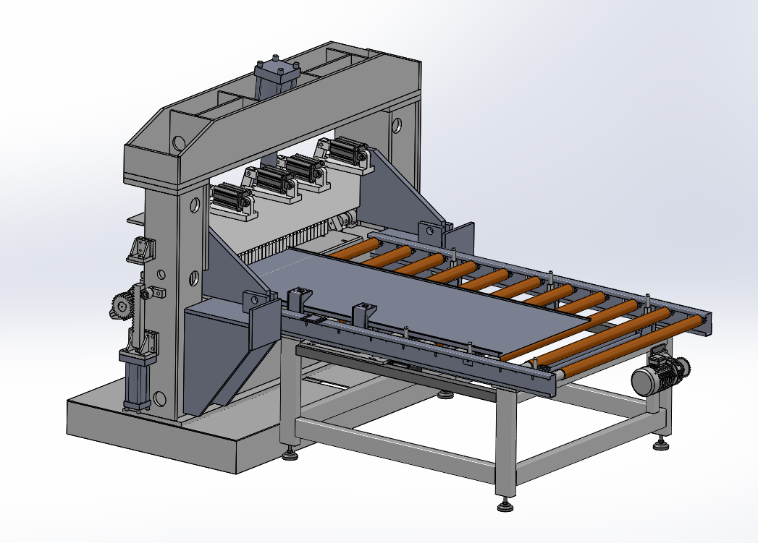

5、放料架:用于門板翻邊的放置


● 可按需選配一套放料架,便于上下料操作;

● 放料架設有高低調節裝置,可按需調整高度,靈動性高;


6、電控系統:設備控制系統,是設備的大腦

● 整機采用PLC數控系統控制,可按需選配西門子/臺達/三菱等,系統操作方式簡便;

● 一鍵開機一鍵關機,一教就會,對工人技能要求低;


隨機資料

序號

名稱

數量

備注

1

發貨清單

1份


2

驗收報告

1份


3

使用說明書

1套


4

電氣原理圖

1套



用戶方應給予的配合

        1、電源:380V,50HZ,電壓波動量為-5%~+10%;當電壓有較大波動,用戶須配備穩壓器,否則會導致低壓電器處于非正常工作狀態,電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源:輸出 0.6Mpa 以上,干燥清潔的壓縮空氣,供氣量 0.3 立方米/分鐘;如果空氣干燥程度不夠,用戶應配備冷干機,否則會出現氣動部件進水致使活塞摩擦阻力變大,磨損密封圈導致漏氣等問題,尤其冬天容易結冰,導致氣動部件損壞加劇。

        3、環境溫度:0°C~+40°C;低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰,潤滑油因溫度過低導致過于粘稠,影響潤滑效果,從而導致部件的損壞或失效。

        4、環境濕度:相對濕度 20~80%RH(非冷凝)。

        5、遠離強振源及電磁干擾;如果距離過近用戶須配備濾波器,否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常,或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電,并保持電壓穩定。


技術參數
